湖南省耒阳市鹿岐峰片区沿江风光带工程BIM技术应用

鹿岐峰片区沿江风光带工程

«项目地点：湖南省耒阳市

«项目总投资：66141.00万元

«建设范围：南北长约 80-160公里，宽约100公路

«建设内容：耒阳市鹿岐峰片区风光带工程位于湖南省耒阳市鹿岐峰片区。主要包括：土方工程、绿化工程、景观工程、土建工程、给排水工程、电气工程等。

BIM 应用平台

模型创建：

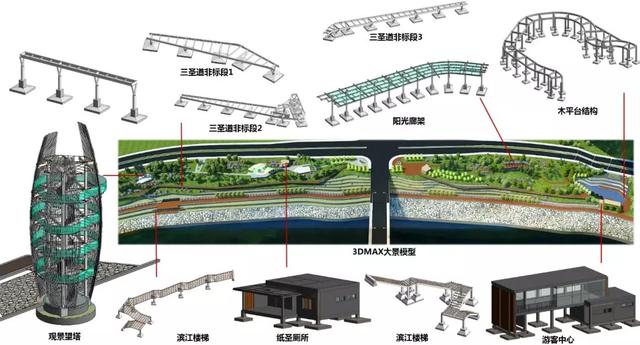

Revit、Tekla、3Dmax

模型应用：

Navisworks、广联达BIM5D、广联达模架软件、广联达钢筋管控、720云

项目特点

本工程施工面积范围大、点多、线长，要求质量高，施工涉及土建、装饰、市政、绿化、安装等专业，施工管理相对难度大。

施工工期为210天，施工工期涵盖雨季、冬季及高温季节，特别是雨季防汛要求较高。

本工程交叉作业量较大。

本工程文明施工要求相对较高，本工程现场施工区域相对封闭，施工期间受外界影响较小。

BIM技术应用

01

钢结构深化

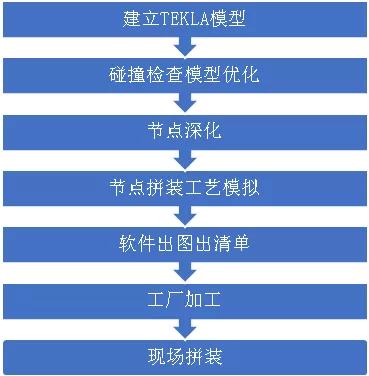

项目钢结构部分造型复杂，需要进行TEKLA建模,并进行碰撞检查，对模型进一步优化：对施工图中设计不够细致的节点进行节点深化，并制作加工厂零件焊接和施工现场构件拼装的工艺模拟视频，帮助工人加深对图纸的理解。同时，利用软件出拼装图 、整体布置图，出零件清单，材料清单，构件清单等辅助加工厂进行零件加工，达到节约成本，简化流程的目的。最后将钢构件运至施工现场，工人按图进行构件组拼。

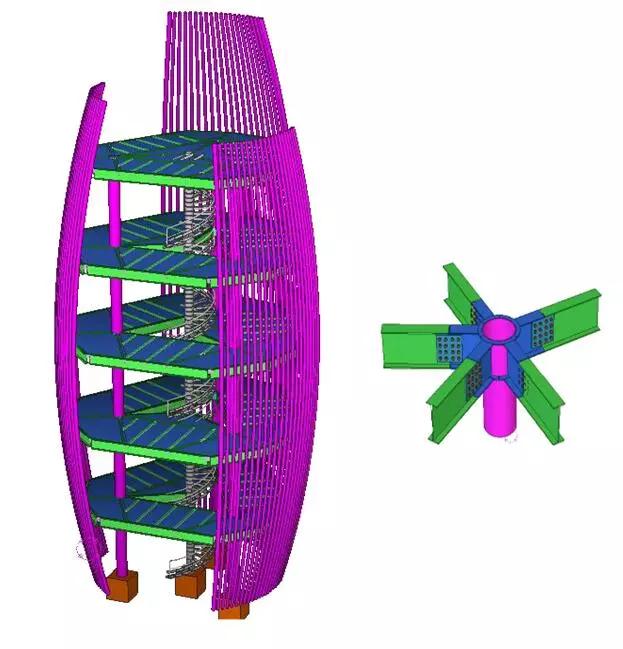

图1 观景望塔TEKLA模型 / 观景望塔连接节点深化模型

02

方案比选

通过前期调研，建立装饰材质库:其中包含地面用材，墙面用材等，并编制单价，厂商等详细信息，提取材质库中的材质进行装饰深化，对装饰方案进行比选。同样的道理，建立室外铺装材质库，通过效果图渲染进行广场铺地方案的比选.。建立植物信息库，对不同植物进行不同搭配，进行植物搭配比选。采用不同的照度，通过对夜间照明的模拟比选出既不影响照明又不造成光害的合适照度，进行照度比选，达到节能的目的。

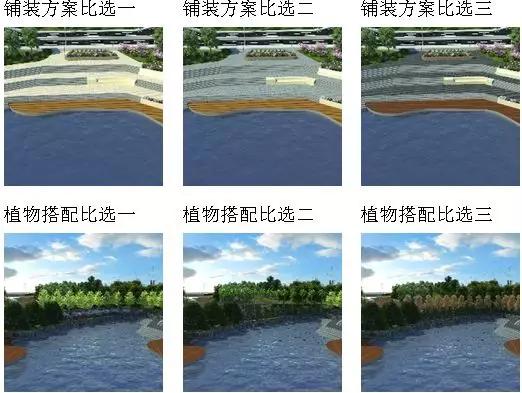

图2 部分方案比选效果图

03

BIM技术交底

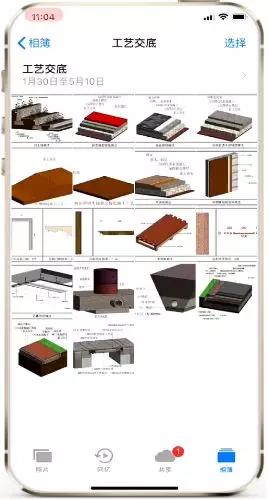

图3 手机工艺交底库

1)    二维码交底

为方便进行技术交底，我们将项目上各专业的技术交底内容制成二维码并形成了二维码交底库，这些二维码被张贴在现场的各种部位，比如我们将落叶乔木的栽植二维码贴在树干上，现场施工人员可以随时扫码查阅。极大程度地方便了现场信息的传递。

2)    手机端可视化工艺库

将施工工艺内容制成工艺交底卡和施工工艺动图的形式，整理成库装进手机里。现场管理人员的手机里都有这样的施工工艺交底库，可以随时查看施工工艺信息。实现将工艺样板随身携带，随时查看。

04

裸眼VR与现场的结合

对鹿岐峰沿江风光带进行裸眼VR的应用，这个VR的体验包含两个部分，一是3DMAX渲染的效果VR体验，二是通过拍摄全景相片制成的现场实景VR体验。利用一个二维码就可以使得近在施工现场的管理人员和远在千里之外的领导都可以随时，随地，随手的通过手机扫描二维码，体验到亲身莅临风光带的感受.。工作站还将施工工艺信息，技术交底信息，植物信息等悉数挂接于全景模型之上，管理人员在VR体验的同时可以点击查看需要的信息。这种只需一台轻便的手机，就能够体验VR和查看信息的方式。很大程度的提高了施工现场的信息化，科学化和先进性。

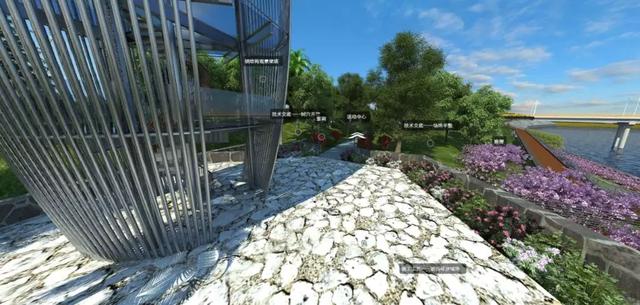

图4-1 渲染效果VR

05

基于BIM5D的协同管理

1) 质安管理

为项目创建了BIM云平台，通过移动端、客户端、网页端的质安协同管理，提供了高效、快捷的工作模式，实现多维度、全方位地解决问题。

2) 进度管理

项目成员使用移动端上传现场实际进度照片，进度概况通过云平台自动同步。管理层通过BIM5D平台查看项目整体进度以及各工区细部的进展情况与计划进度进行对比，及时采取纠偏措施

3) 资料管理

将资料挂接于模型构件上，通过云数据平台可以上传、下载和查阅，实现资料与生产进度的实时同步。

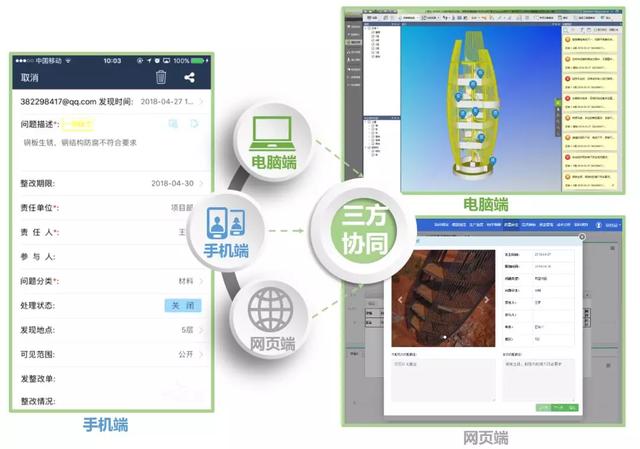

图5 基于BIM5D的三方协同管理

BIM应用价值

1）不论是手机端的工艺交底库，还是裸眼VR，协同管理的应用，鹿岐峰项目BIM工作站致力于将BIM应用轻量化（即利用手机进行BIM应用）。使得BIM的应用可以达到随时、随地、随手，真正将富含信息的模型放进口袋里。

2）致力于发展BIM事业，通过培训多培养BIM人才。竭力让项目上的BIM应用常态。
