天正TR给排水软件

天正给排水

界面语言:中文版
软件大小:1.37G
运行环境:WinXP、Win7
运行支持:32位,64位
更新日期:2020-03-12
10分
10分
10分
10分
10分

天正软件-给排水系统 T-WT以AutoCAD2002-2013为平台,是一款全新的专业化、智能化的给排水设计软件。同时,软件符合最新的《建筑给排水设计规范》GB50015-2003(2009年版)。

     软件具有便捷而完备的室内部分,可以快速布置平面图、生成系统图并进行各系统的计算。同时,室外部分的完善与优化设计,可以让设计师很快速的完成图纸的绘制,并且符合设计要求,而对于室外复杂管线系统的计算更是快捷准确。


室内设计

智能化管线系统

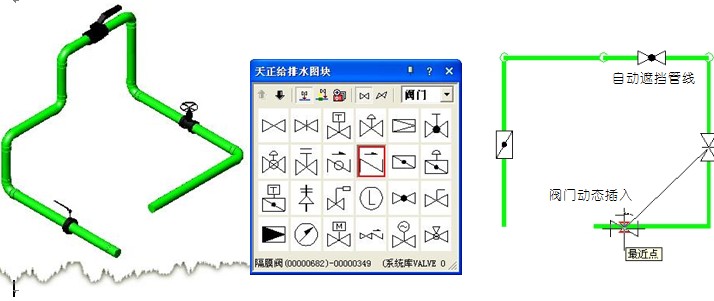

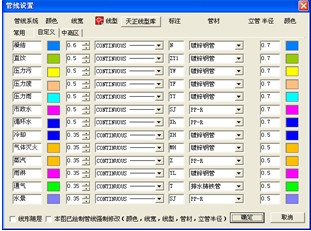

     管线设置中提供强大的自定义管线系统功能,可根据设计要求自定义管线名称、线宽、线性、管材等信息,并可将自定义信息应用于绘制管线、绘制立管、系统生成等功能中。并且软件采用三维管道设计,自动生成管道节点,模糊的操作实现管线与设备、阀门的精确连接,自动完成遮挡处理,并保持单个管线的整体性;当交叉管线之间、管线与设备、文字的位置发生变化时,系统会自动更新遮挡处理。管线标注信息与图形统一,保证计算和统计的正确性。






快速管连洁具

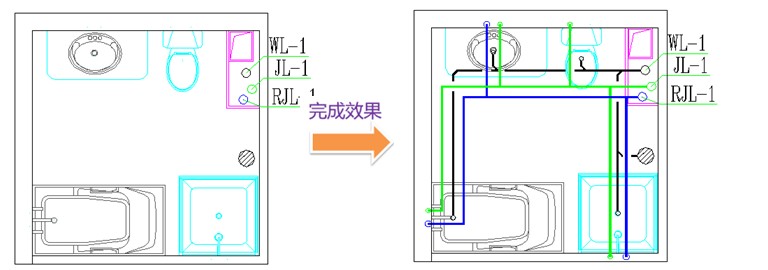

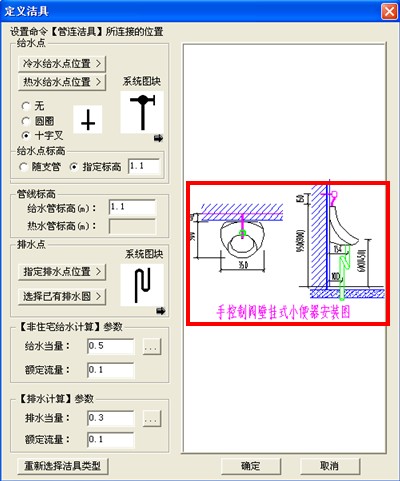

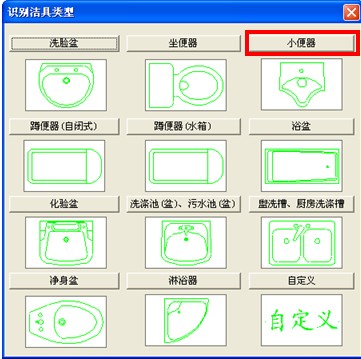

       通过定义洁具功能可对洁具进行类型筛选,并根据软件中录入的最新版《卫生器具安装图集》(09S304)中的洁具信息进行参数赋值,通过快连洁具功能可一键框选完成管线与洁具的连接,使洁具图形参数化,并自动识别洁具类型,充分考虑给水明装与暗装的需求与连接样式的差异性,考虑多管道交叉碰撞检查问题,使图纸既符合规范要求又美观整洁。





系统图生成

     软件可自动生成系图,同时提供一系列修改工具方便实现系统图的完善;读取系统图信息进行公建给水水力计算,出计算书并完成图中管径标注。用户可以按自己的需要进行个性化设置,标注文字大小,标注风格,管道线宽、颜色、线型,立管圆圈大小等,极大的方便不同用户的需求。




喷淋与消防

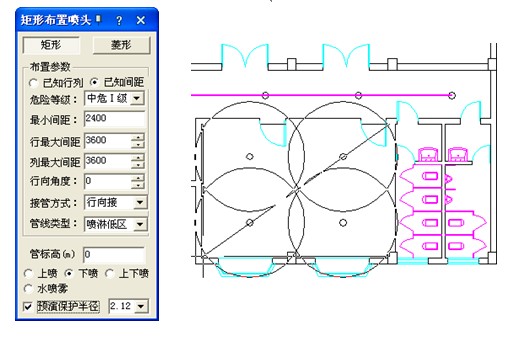

      提供多种布置喷淋设备的方案,包括“任意布置”、“直线喷头”、“矩形喷头”、“等距喷头”,“扇形喷头”、“弧线喷头”相互可配合使用。

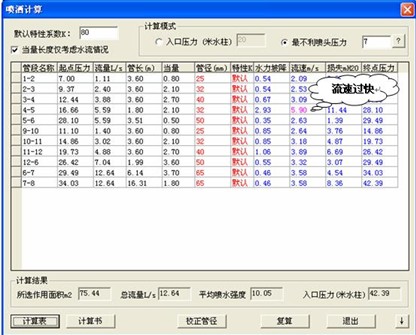

      喷淋计算按建筑物的危险等级框选作用面积可计算系统入口压力,或提供入口压力反算最不利点喷头压力,最后完成WORD计算书。计算后自动判断各管段流速情况,以便设计师可以调整管径进行实时复算。




水泵水箱间

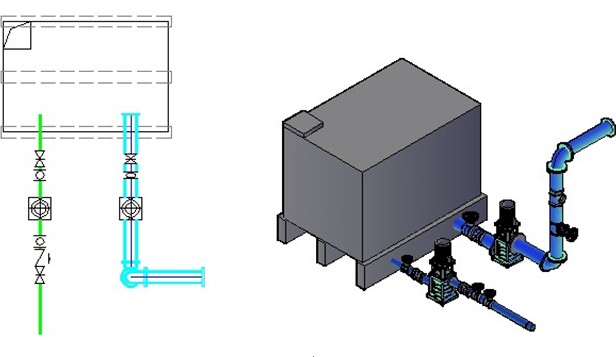

      可进行水泵选型、水泵水箱间平面图的绘制,依靠剖面生成命令自动生成剖面图。除此之外,还可以进行双线水管的绘制,在双线水管的立管上可以直接插入阀门,这是其他软件所不能比拟的。水泵房也可以进行整体三维的观察。




虹吸雨水模块

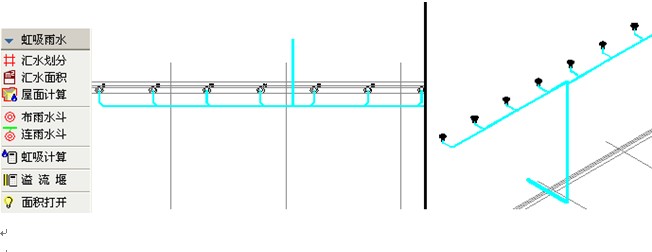

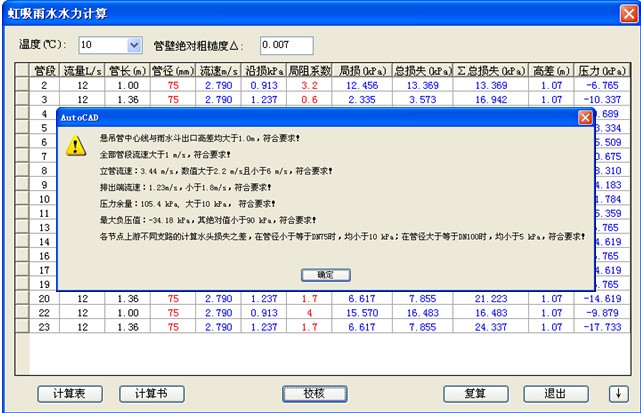

      有利于大型民用院及工业院进行体育场、工业厂房等大型建筑的设计,同时可进行校验。通过汇水划分、汇水面积、屋面计算命令快速进行屋面雨水流量计算,在此基础上进行雨水斗布置以及系统悬吊管、排出管绘制,当布置好平面虹吸雨水系统后可进行虹吸雨水计算,可计算压力余量、最大负压等数值并可进行校核。





室外设计

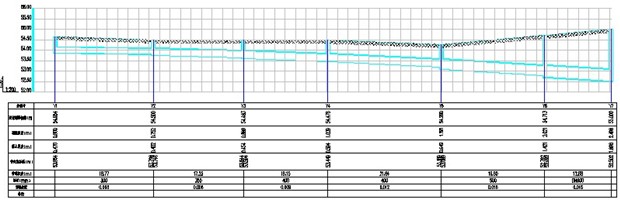

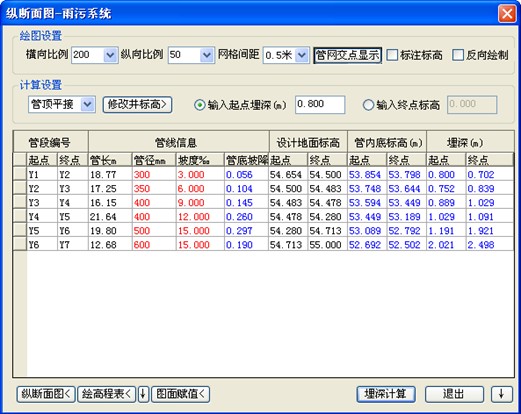

         可绘制道路、管线及构筑物,方便快捷的布置检查井、标注或修改管线和井的信息;并可进行小区、市政雨污管网的水力和纵断标高的计算。以雨水管网为例,只需定义井的汇流面积、径流系数、重现期和汇流时间,就可进行管径坡度初算并将结果返回标注图中;用户可根据需要直接在计算对话框中修改管径、坡度、再进行水力参数校核的复算并最终能输出WORD形式计算书;点取主干管的起始、终止井,自动完成纵断面图的绘制。

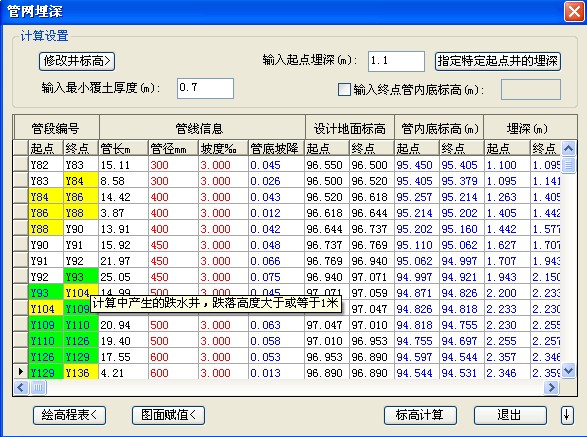

管网埋深模块:

     原来几百个支管,每个支管均需单独进行标高计算。现今此命令仅需一步即可计算整个管网系统的埋深。减轻大量工作量,计算过程可自动校验管网是否满足最小覆土厚度要求。
此模块区别于其他软件最大的优点是不仅可以已知管网起点埋设深度计算管网排出点标高,还可以已知排出点标高反算起点的标高或者反算哪些是我们的控制点,这样就可以知道哪部分管线或者检查井导致了埋深增加,从而可以快速的改变局部方案或者对局部进行特殊处理,使管网符合规范要求。
