项目概况

大连医科大学附属第一医院金州新区医疗中心项目,建筑面积约20万平方米,建筑高度约100米,共21层,建设单位为大连医科大学附属第一医院。该项目建设的难点:体量大、功能复杂、涉及专业多、施工难度大等;传统施工方式难以满足设计,因此,应用BIM技术。

BIM技术应用的关键点

主要体现在两个层面:技术层面和管理层面。

01

技术层面

钢结构:制作、节点设计

结构施工:图纸校核、工程量、施工方案

机电施工:深化设计、碰撞检测、出图

装饰装修:对建筑进行设计表达、出图

02

管理层面

工期与成本:控制施工工期及成本

施工安全:保障施工安全

资料模拟:确保工程资料与结构同步管理

运维管理:设备后期运营与维护

01

在土建施工管理过程中的应用

BIM技术辅助钢节点优化设计

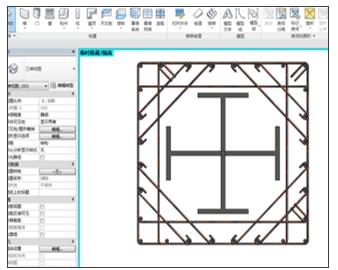

(1)优化箍筋布置形式,方便现场施工

 原设计

优化设计

(2)建立钢筋与钢结构,连接节点模型,指导现场钢筋绑扎

BIM辅助工程排砖:与传统工艺相比,它具有节省时间,效果直接,快速提取材料清单等优势。

BIM辅助室内设计表达

(1)利用BIM信息模型及精装修要求对图纸进行更深层次的定型设计表达,辅助完成室内用品及成套设施配置等,更进一步帮助业主及项目管理人员理解设计意图,以便于及时发现问题。

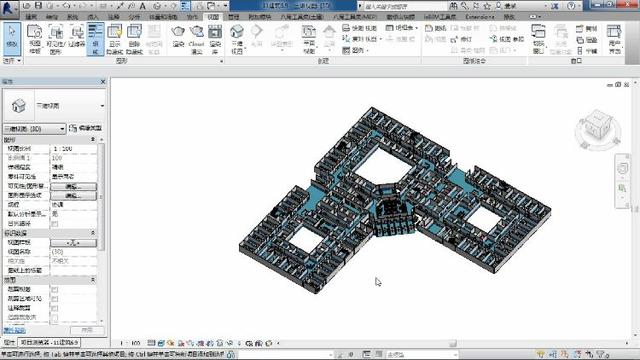

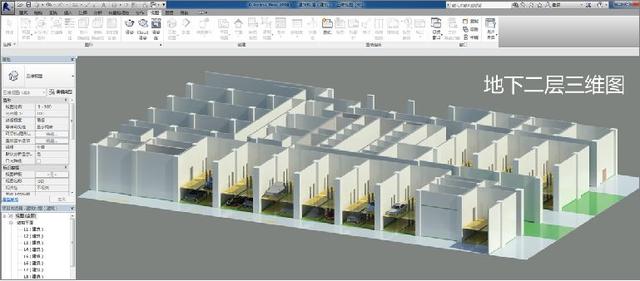

(2)建立复杂科室BIM模型,并借助pdf的3D效果查看功能,对各科室内设备布局进行综合分析,确保整体布局的合理性,也为后期施工提供了可视化交底。

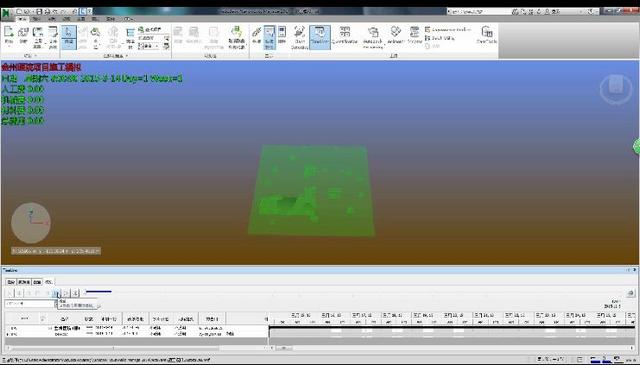

5D模拟与动态控制

将BIM模型与进度、预算、资源、施工组织等关键信息进行数据集成,实现BIM技术基于成本维度的5D应用,为施工过程中物资、商务、进度、生产等重要环节提供准确的资源消耗与技术要求等信息,提升项目管理水平。

02

在质量管理过程中的应用

(1)原设计校核与审查:通过建立BIM模型,直观地发现图纸中存在的“错、漏、碰、缺”等问题。

(2)施工方案模拟与交底:借助BIM技术编制施工方案,使方案从平面化理解转变为立体化的直观观察,再配以工艺模拟,可以将各施工步骤、施工工序之间的逻辑关系直观的加以展示。

(3)质量资料管理:通过建立BIM模型同外部施工质量资料数据库的链接关系,实现BIM环境下的施工质量资料管理。

03

在机电安装工程管理中的应用

(1)管线综合排布:应用BIM技术对楼层管线、设备机房、管道井等复杂部位进行深化设计,为后期施工提供准确的数据信息。

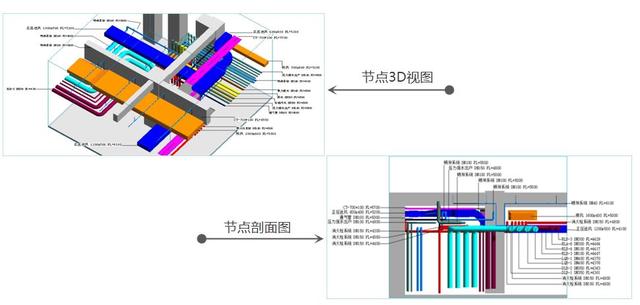

(2)节点大样图设计:绘制复杂节点大样图,提取管道系统、尺寸、标高等安装信息,提高安装精度与效率。

(3)综合支吊架设计与应用:借助BIM技术在完成管线综合模型设计后进行综合支吊架设计,在满足各专业规范、现场施工要求的基础上,力求做到简洁美观。

(4)工厂化预制与现场组装:完成管线综合排布后,绘制管段分段图,实现管道工厂化预制与加工,加工成型后,交付现场进行组装,减少现场施工成本,提高安装质量。

(5)设备基础定位图设计:机房综合排布完成后,根据设备布局生成基础定位图,并提交设计院进行配筋设计,同时在底板施工过程完成浇筑,减少后期混凝土二次施工。

(6)二次墙体预留洞图深化设计:借助BIM技术自动开洞功能,完成二次墙体预留洞图纸设计。

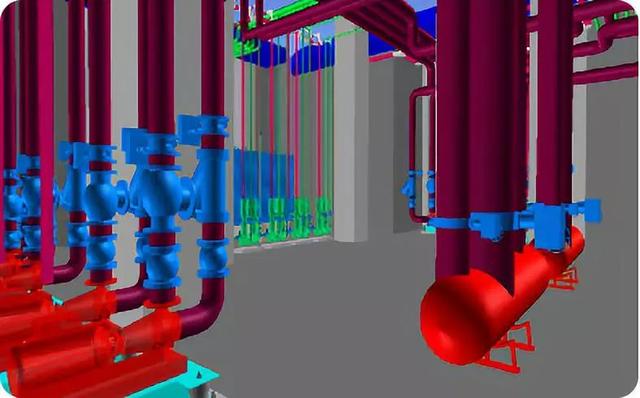

(7)机房设备空间布局评估: 传统施工中是无法展示视点效果的,也不能直观评估设备布局,无法感受建筑布置,可通过模型漫游可直观且全面地评估任意位置景观可视度,从而为项目的整体评估提供全面、科学的依据。

04

成本管理BIM应用

借助BIM技术,工程管理人员可以随着工程进展,按工程部位或材质的不同类型进行工程量的分类提取,为施工过程的物资采购提供数据信息,确保物资采购的时效性。





05

BIM技术在安全管理中的应用

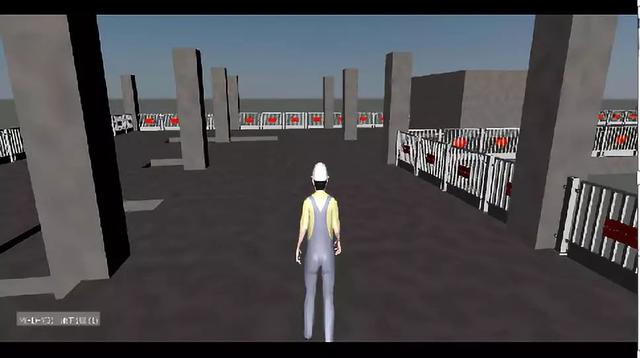

通过建立工程实体模型,再借助漫游模拟功能,查找工程现场可能存在的安全隐患,做出安全防护部署,并建立防护体系,避免安全隐患的发生。

06

 BIM技术在后期运维管理中的应用

后期运维管理阶段,将BIM信息模型中设备信息与设备采购厂家信息系统相关联,当选择某个设备模型时,可以自动关联到与之对应的产品信息与运维记录,为后期设备更换与维修提供最原始的数据信息。

本项目通过BIM技术在结构、机电、装饰装修施工等技术方面和安全、成本、工期、资料以及后期运维等管理方面的应用,项目取得了超过预期的效果,同时也获得了一定的经济与社会效益。
