简要:复旦大学江湾校区理工学科楼群新建工程项目为上海市重大建设项目。项目位于上海市杨浦区淞沪路2005号,校区占地1600亩,总建筑面积25万平方米。

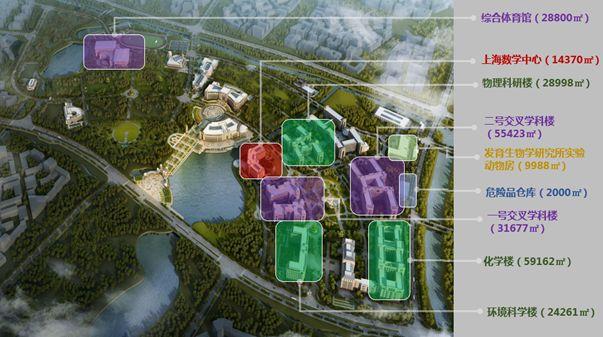

复旦大学江湾校区理工学科楼群新建工程项目为上海市重大建设项目。项目位于上海市杨浦区淞沪路2005号,校区占地1600亩,总建筑面积25万平方米。目前复旦大学对二期建设中的八个单体建筑相继开展BIM工作,推进BIM技术应用。项目在2016年成功申请为上海市BIM应用试点项目,于2017年荣获第六届“龙图杯”全国BIM大赛院校组三等奖。

项目概况

项目地址:上海市杨浦区淞沪路2005号复旦大学江湾校区

建设类型:建设工程项目

项目类型: 扩建项目

设计单位:同济设计、华东城建、城凯设计、中船九院

施工单位:上海建工、南通三建、浙江宝业

BIM顾问:上海慧之建建设顾问有限公司

BIM技术应用亮点

复旦大学江湾校区理工学科楼群在竣工阶段开始使用BIM技术,经过摸索实践并结合《上海市建筑信息模型技术应用指南(2017版)》中竣工模型构建的指导,总结出一套针对既有建筑搭建竣工模型的实施方案,通过BIM模型搭建、现场复核、BIM模型修改和数据结构化等技术手段和管理思想,最终形成适合于校园园区建设的BIM标准化体系,为后期基于BIM技术的校园运营管理新模式提供优质的数据基础。

1、现场与模型一致性对比

为确保模型与现场一致性,慧之建顾问团队依照竣工图纸创建BIM模型后,根据项目实际竣工情况进行现场照片采样和一致性核查,通过多次现场复核与模型修改比对工作,使得模型与现场保持一致。

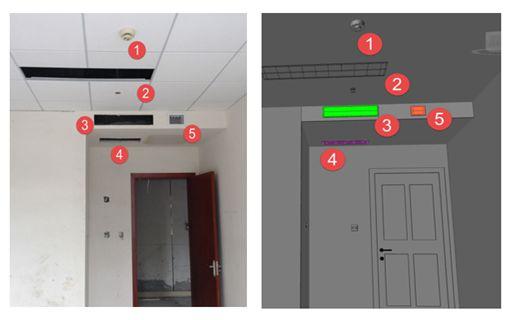

行政办公室现场复核与模型对比

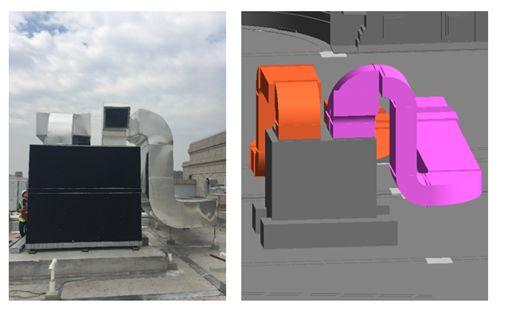

屋顶现场复核与模型对比

2、BIM与无人机结合

现场复核阶段,BIM团队结合无人机定期进行实地信息采集并生成点云模型,通过将点云模型与BIM模型结合实现模型与现场一致性的目标。

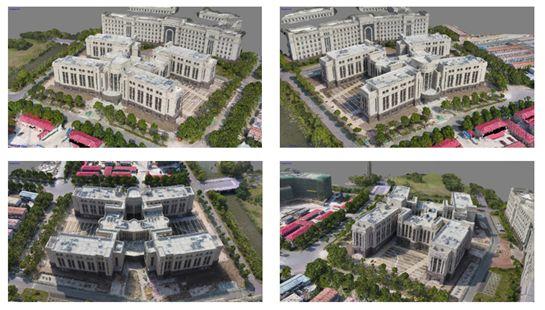

点云模型

3、设备表单核对并录入系统数据库

为保证模型信息的准确性、完整性与易交互性,BIM团队通过现场复核的数据对分包单位提供的设备表单进行修改与完善,并添加至BIM模型,最终将整理好的表单数据录入到系统数据库及模型构件参数中,实现数据可视化。

设备表单核对

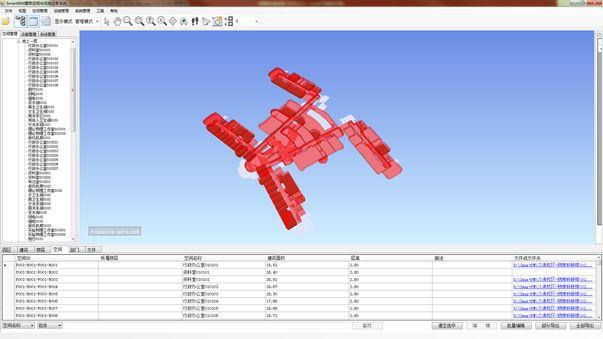

录入系统数据库

4、BIM与VR结合

通过BIM与VR的结合,在不同的模式和视觉角度下,真实的体验不同日照环境下建筑物的光影效果,并可以人的视角,观察建筑物的空间布局、管线排布、设备信息等。

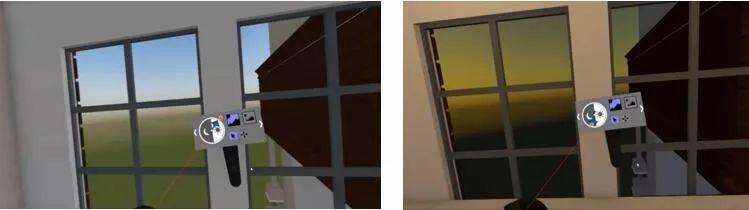

                 白天                                晚上

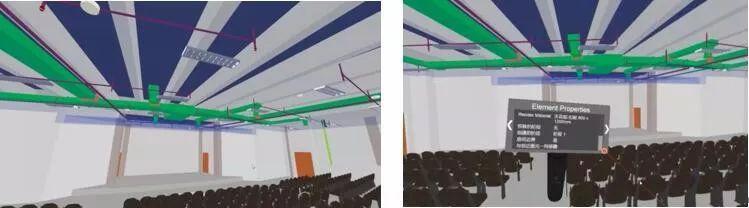

          天花内机电管线                    构件信息
